| ADE-9500型气动铆螺母枪 |
| 产品使用说明 |
| 一、气动铆螺母枪的用途 |
| 该工具用于M3-M12的铝、铜、铁、不锈钢等各种材质的铆螺母的铆接。其主体采用优质合成材料，具有手持重量轻，操作方便，拉铆速度快，铆合紧，不死机等优点，是理想的铆螺母铆接工具。 |
| 二、注意事项 |
 |

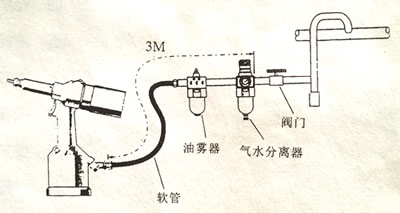

| 安装、操作或维修该工具前都必须阅读本说明书，特别要注意下列事项： 1.维修人员需经适当培训，一般操作人员切勿尝试拆开工具维修 2.操作时应站在稳定的位置以防伤害他人。 3.工作气源压力不超过0.8Mpa 4.避免衣服、领带、长发等被工具旋进。 5.当携带工具从一处到另一处操作时，要保持手远离板扣（25）以避免无心起动工具。 6.拆装零件时，必须断开气源。 7.供气管一般不超过3米。 8.装箱单: 1.ADE-9500型气动铆螺母枪一把。 2.M6、M8、M10、M12枪嘴各一套（有一套装在工具上）。 3.注油器一只。 4.4m/m 5m/m 内六角板手各一支 5.12×14、17×19外六角板手各一支 6.说明书一份。 |
| 三、主要技术参数 |
| 工作范围M3-M12 气源压力0.5-0.7Mpa 额定压力0.55Mpa 拉铆行程7mm 马达旋速2000rpm 工作拉力不小于21KN 噪音小于75Db 重量2.3kg 外形尺寸300×280×120 |
| 四、枪嘴更换及安装 |
 |

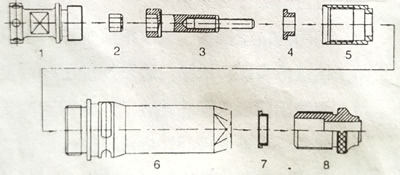

| 本气动铆螺母枪出厂前根据用户所订规格已按装好枪嘴，但经过一段时间使用后，枪嘴铆接螺杆具有一定的磨损，用户认为无法使用时可更换枪嘴螺杆（随机附有3根拉杆）。为确保工具枪嘴螺杆安装正确，请按图顺序拆装。 |
| 五、冲程调节 |
| 对于保证达到 紧固的铆接效果，下述调节是必不可少的。因此，建议备有相同厚度和相同孔洞的测试板作为本气动铆螺母枪上流水线前的调试样板。冲程太小，铆螺母变形不足，工作铆合不紧；冲程太大，铆螺母过度变形，易拉坏铆螺母和枪嘴螺杆的螺纹。冲程大小由后盖94调节，调节时先松开桥式垫圈61，退出定位杆。若缩短冲程，须将后盖按"-"号方向旋转；若增长冲程，须将后盖按"+"号方向旋转，直到获得 佳铆接位置，再将定位杆锁住后盖即可。后盖按"-"号方向挤紧后、反向旋转不要大于5，圈若超过5圈，则枪头不得自动反转。 |
| 六、加注液压油 |
| 经冲程调节仍达不到铆接 佳效果应检查添加液压油，（出厂时工具已加满液压油）。加油方法如下： 1.将冲程调至 大，即将后盖旋紧再逆时针旋出5个圈。 2.将工具平放，油盖向上 3.用六角匙把油盖连垫圈松开。 4.慢慢倒进液压油及轻摇工具使气泡排出。 5.加满后将油盖扭紧。 6.将放气螺钉扭松一圈，接上气源。 7.按动板扣不放，排出气泡待液压油溢出后，扭紧螺钉。 8.放开折扣，工具加油结束。 |
| 七、操作方法 |
| 把工具接上气源，将铆螺母旋进枪嘴螺杆1-2齿；再向里轻推，螺母即自动旋上，将铆螺母放进工件之孔内，紧贴工作，然后按动扳扣铆螺母即自动铆于工作上，枪嘴螺杆会自动倒转出采，松开板扣铆接结束。 |
| 警告：一定要待拉铆螺杆自动退出后，才能松开板机。 切勿：拉铆螺杆未退出就松开板机，而又拉一次。这样很可能造成损坏。 |
| 八、维护保养 |
| 1.检查气动铆螺母枪机身有否漏油。 2.使用前检查气动铆螺母枪机身，气喉和接气口有否漏气。 3.检查枪嘴螺杆是否安装及配套正确；及磨损程度。 4.气源出口若未装油雾器，为确保工具运行良好，须在气口滴入数滴润滑油。 5.经常检查各连接部件是否可靠连接。 6.任何磨损配件应当及时更换。 |

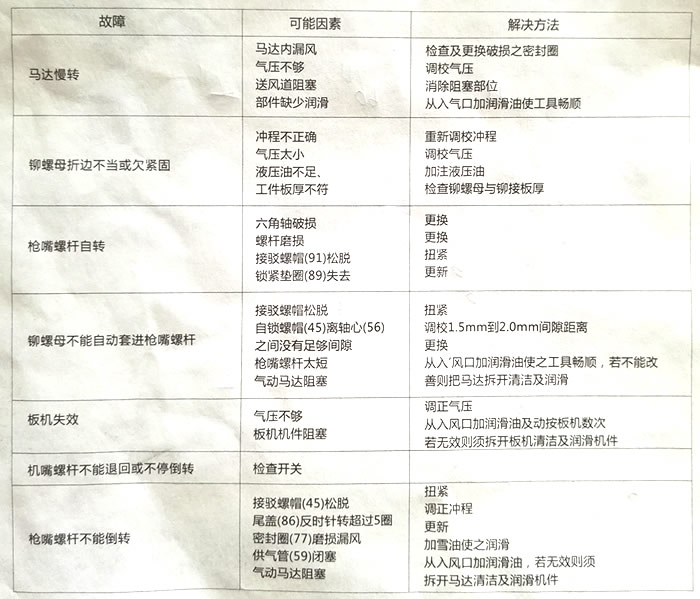

| 九、一般故障排除方法 |
 |
