9300A型旋转铆接工具-产品使用说明书

9300型铆接工具/ 9300A型旋转铆接工具

产品使用说明书

一、用途
该气动工具是能适合各种拉铆钉的铆接工具。主体采用宇航合金铝整体加工，其特点操作方便、拉铆速度快，铆合紧，是凡使用哈克钉BOM铆钉，拉丝铆钉等各种高强度铆钉行业的理想铆接工具。
二、注意事项
安装、操作或维修该工具前都必须阅读本说明书，特别要注意下列事项：
1.维修人员需经适当培训，一般操作人员切勿尝试拆开工具维修
2.操作时应站在稳定的位置以防伤害他人，操作人员必须带好防护眼镜。
3.不要滥用工具，象锤子一样敲打锤击，必须轻拿轻放。
4.工作气源压力不超过0.8Mpa
5.拆装零件时，必须断开气源。
三、主要技术参数
工作范围：Φ4.8—Φ6.4各种拉铆钉
气源压力：0.5—0.7Mpa
额定压力：0.55Mpa
拉铆行程：21M/M
工作拉力不小于：25KN
噪音小于：75Db
重量：2.9Kg
外形尺寸：318×212×120
四、夹爪更换及安装

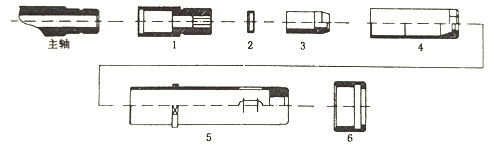

本气动工具出厂前根据用户需求已安装好用户所需铆接的铆钉配备的夹爪。如需更换，请按如下图例顺序拆装另件。
1.用相匹配的两把内六角板手（主轴尾部冲有内六角）将1零件挤紧好主轴上
2.再将装有三爪2、3的夹紧套4与零件1 挤紧
3.套上模外壳套5 挤紧好夹紧滚花螺母 6，此时更换完成。

五、加注液压油
在使用气动工具过程中发现拉铆行程变短，不能拉断铆钉，此时需要添加46#抗磨液压油。加油方法如下：
1.切断电源
2.旋松放气孔螺钉（无需挤下来）（工具顶上部M5内六角螺钉）
3.挤下加油孔螺钉（注意不要将垫圈遗失）将工具放平，用注油器加入高清洁液压油，摇动一下工具排出气泡，待液压油加满，挤紧加油孔及放气孔螺钉，此时加油完成。
六、操作方法
1.把气动工具接上气源(检查一下气压是否在规定范围内)。
2.将铆钉塞进被铆工件孔内，把铆珠套在铆钉梗上，再将工具头套在带有罗纹在铆钉梗上。
3.扣动板手（此时铆枪工作待铆梗拉断后）松开板手，此时铆接结束。

警告：没有铆接工作切勿将铆钉和滚珠直接塞入夹爪内。

七、维护保养
气动工具的使用寿命是依靠适当的维护和保养，定期检查和纠正微小的问题来保护工具。正确操作方法是防止停工检修的保证。工具应有十分熟悉产品特征的专人负责维修和保养。
1.检查工具是否有漏油
2.接上气源，接口处不准有漏气现象。
3.气源出口一定要按装油水分离器，为确保工具运行良好。
4.经常检查各连接部件是否可靠连接。
5.任何已磨损另件应当及时更换。
八、产品使用前的检查
凡购本气动工具客户有责任向销售商家索要本维修说明书并交到相关维修人员的手中，操作人员未经专门培训不得参与维修工作，维修人员应定期检查气动工具损坏情况和故障情况。
日常检查与维修：
1.本工具使用之前或首次进行维护，应滴一些清洁的润滑油到气动工具的进气管中。
如果气动工具是连续工作的，第2到3小时工作后，就应从进气嘴滴入几滴润滑油，滴入时应将输气管与主气源断开。
2.检查有无漏气的地方，如有损坏，气管和管接头就应更换。
3.在压缩空气气路中好能安装油雾器及气水分离器
4.检查夹头总成与使用的铆钉是否配合。
5.检查气动工具的行程和低要求是否守相符
每周检查：
1.拆开夹头加以清洗，特别要注意三爪
2.检查供气管是否漏气，产品是否漏油的情况及安装情况。
